Мощный паяльный фен своими руками 2018

Миниатюрный паяльный фен своими руками

Паяльный фен своими руками простая схема

Паяльный фен может пригодиться для выполнения разнообразных задач в практике самодельщика. Например, с его помощью можно паять SMD компоненты, демонтировать радиодетали из печатной платы, подсушивать клеевые соединения, осаживать термоусадочную трубку, оплавлять концы синтетических канатиков, расплавлять термоклей и т.д.

Самые интересные ролики на Youtube

Паяльный фен своими руками простая схема

Паяльный фен своими руками простая схема

Паяльный фен своими руками простая схема

Паяльный фен своими руками простая схема

Видео для тех, у кого нет времени читать

Если вам некогда читать нудные тексты, сразу переходите к видеоролику. В нем показан, и процесс изготовления отдельных деталей, и сборочный процесс, и финальные испытания самоделки. Для людей с ограниченными возможностями теперь к каждому ролику будут добавляться субтитры.

Внимание! В статье пропущено описание некоторых моментов изготовления фена, так как оно присутствует в видеоотчёте, и наоборот.

Паяльный фен своими руками простая схема

В прошлом, для всяких «термических технологий», (конечно, кроме пайки и демонтажа радиодеталей), я использовал небольшую зажигалку с форсункой. Но, газовая горелка, в плане получения горячей струи воздуха, имеет ряд недостатков. С её помощью нельзя плавно регулировать температуру, величина факела зависит от количества газа в резервуаре, открытое пламя может стать причиной возгорания, ну и наконец, необходимо покупать газ в баллончиках.

Так что, решено было изготовить небольшой фен из всякого хлама, который можно найти в закромах самодельщика. Дополнительным стимулом к изготовлению данного девайса стала цена фабричного фена, которая у нас начинается примерно с 30$.

Замечу, что во время сборки и тестирования сабжа я построил ещё одну, пока умозрительную, модель фена большей мощности. Так что, если вам нужен более серьёзный агрегат, следите за новыми публикациями.

Основные детали и материалы

Паяльный фен своими руками простая схема

Давненько у меня валялся без дела этот вентилятор. Такие 40-миллиметровые вентиляторы раньше широко использовались в PC 486 и видеокартах.

Для данного узла потребуется минимальная доработка. Нужно будет повторно просунуть провод в узел крепления.

Паяльный фен своими руками простая схема

Для воздуховода нагревателя у меня не нашлось трубки подходящего диаметра, и я её позаимствовал у десятиваттного резистора типа С-5-5. Чтобы освободить трубку от внутренностей, спилил напильником один из её закатанных краёв.

Не рекомендую использовать для воздуховода нагревателя керамику или кварцевое стекло, так как эти материалы могут разрушиться при случайном попадании флюса или смывки на разогретую поверхность. Скажу по секрету, первые опыты я делал с керамическим воздуховодом нагревателя, который разрушился при первом же тепловом ударе. Так что, лучше выбрать сталь или, на худой конец, какой-нибудь цветной металл.

Паяльный фен своими руками простая схема

Для того чтобы не возиться с изготовлением слюдяного каркаса, я использовал проволоку диаметром 1,2мм от какого-то реостата. Думаю, подойдёт проволока диаметром 0,5-1,5мм. Если выбрать более тонкий провод, он не будет надёжно фиксироваться в корпусе, а если более толстый, то придётся увеличивать сечение кабеля, что сделает последний слишком жёстким.

Паяльный фен своими руками простая схема

Слюда понадобится для изготовления прокладки, которая изолирует спираль от трубки нагревателя. Стеклоткань будет служить теплоизоляцией между трубкой нагревателя и корпусом фена.

Для того чтобы было удобнее работать с непокорными материалами, нужно воспользоваться «Резиновым клеем», «Клеем 88Н» или клеем «Момент». Слюду можно наклеить на стеклоткань или даже бумагу. Стеклоткань можно просто проклеить и подсушить. В последствие, клей выгорит, но на этапе сборки окажет незаменимую помощь.

Паяльный фен своими руками простая схема

Спираль нагревателя нужно намотать с таким расчётом, чтобы она вставлялась в трубку с зазором, который впоследствии придётся заполнить слюдяной прокладкой. Если удастся найти трубку подходящего диаметра, то можно вставить конец провода в трубку и лишь после этого намотать спираль. У меня такой трубки не нашлось, поэтому я просто намотал провод на металлический прутик, а потом ввернул центральный провод внутрь спирали. Этот приём показан в видеоролике>>>

Паяльный фен своими руками простая схема

Много раз использовал эти чудесные изделия для решения совершенно нетипичных задач. В данном случае, электротехнические клеммники будут передавать ток от кабеля к спирали и фиксировать положение спирали относительно переднего края трубки (для предотвращения замыкания спирали на корпус).

Паяльный фен своими руками простая схема

Для изготовления корпуса фена будем использовать жесть, полученную от любой негофрированной консервной банки.

Часто цилиндрическая поверхность банок скрыта этикеткой. Если ещё в магазине провести ногтем по боковой поверхности банки, то можно легко распознать банку с гладкой боковой стенкой.

Паяльный фен своими руками простая схема

Из цилиндра пятиграммового шприца изготовим ручку фена.

Чертежи самодельного паяльного фена

Паяльный фен своими руками простая схема

Это сборочный чертёж паяльного фена. Изометрические проекции я нарисовать поленился, но рассмотреть паяльный фен со всех сторон можно, посмотрев видеоролик, размещённый в начале статьи.

Паяльный фен своими руками простая схема

А на этом чертеже изображён узел крепления электротехнического клеммника. Винт М3, крепящий клеммник, изолирован от жестяного корпуса с помощью небольшого отрезка кембрика (полихлорвиниловой трубки) и стеклотекстолитовой шайбы М4. Между шляпками винта и капроновой ручкой фена проложена стеклотекстолитовая шайба М3. Эта шайба предотвращают передачу тепла от электротехнического клеммника к ручке фена, через винт М3.

Паяльный фен своими руками простая схема

Чертёж развёртки корпуса миниатюрного паяльного фена в формате А4 и разрешении 300dpi находится под превьюшкой. Если его распечатать на принтере и наклеить на жесть от консервной банки, то можно будет без труда изготовить самую сложную деталь этой самоделки.

Мелкие подробности

Паяльный фен своими руками простая схема

Заглянем под вентилятор, чтобы увидеть, как спираль подключена к кабелю. Конструкция получилась весьма ремонтопригодной. Достаточно открутить всего несколько винтов, чтобы заменить спираль, например, для того чтобы подогнать сопротивление спирали под напряжение уже имеющегося источника питания.

Паяльный фен своими руками простая схема

К кабелю нагревателя я припаял лепестки, но можно было свернуть концы проводников в колечки и залудить их, точно так же, как мы это делаем, когда меняем разборную сетевую вилку.

Паяльный фен своими руками простая схема

Большинство операций, которые я намереваюсь производить с помощью паяльного фена, требуют обеих свободных рук. Поэтому, я изготовил вот такую подставочку для фиксации фена на столе. Хомутик с незамкнутым периметром позволяет надёжно удерживать фен, а при необходимости легко изъять его из подставки.

Паяльный фен своими руками простая схема

Вот такой паяльный фен получился.

Технические данные

Питание вентилятора фена осуществляется от источника постоянного тока 12 Вольт.

Нагревательный элемент фена питается от источника переменного тока 0…12 Вольт. С его помощью, можно менять температуру воздушного потока, от комнатной, до температуры 600°С.

Параметры мини-фена при предельных значениях температуры.

Диаметр нихромового провода спирали нагревательного элемента — 1,2мм.

Напряжение питания нагревателя — 9 Вольт.

Ток нагревателя — 11 Ампер.

Мощность нагревателя — 100 Ватт.

Температура воздушного потока — 600°С.

Время вхождения фена в выбранный температурный режим — 1 минуты.

Я не изготавливал специальный блок питания для своего фена, так в моём распоряжении есть универсальные источники разной мощности.

Если у вас нет подходящего источника питания, то можно подогнать сопротивление спирали под одно из выходных напряжений компьютерного блока питания ATX или изготовить самый простой блок питания из балласта сгоревшей КЛЛ (Компактной Люминесцентной Лампы). Подробное описание переделки блока питания, на основе КЛЛ, смотрите здесь>9gt;9gt;

На картинке, схема импульсного источника питания для миниатюрного паяльного фена, собранная на основе балласта КЛЛ. Красным цветом выделены дополнительные элементы. Импульсный трансформатор TV2 имеет две вторичные обмотки. Одна из них питает вентилятор, а другая – спираль нагревателя. Для регулировки температуры спирали используется переключатель S1.

О температуре нагревателя и выборе материала для его корпуса

Паяльный фен своими руками простая схема

Рабочая температура нихромовой спирали не должна превышать 1000°С. Температуру раскалённой спирали можно приблизительно определить по её цвету. В таблице указана температура в градусах Цельсия.

В этой таблице приведены значения температуры плавления некоторых металлов.

Как видите, для изготовления корпуса нагревателя лучше всего подойдут медь, латунь или сталь. Но, медь и латунь быстро окисляются при высоких температурах. Поэтому лучше выбрать сталь или никелированную сталь.

Паяльный фен своими руками простая схема

Если у вас в распоряжении имеются неисправные литий-ионные аккумуляторы, то вы можете изготовить трубку из корпуса одной из банок. Корпуса банок любых литий-ионных аккумуляторов и литий-ионных батареек изготовлены из нержавеющей стали.

Паяльный фен своими руками простая схема

А на этой фотографии представлен разобранный аккумулятор «EN-EL1» от фотокамер Nikon. Диаметр банки 14мм, длина – 48мм.

Содержимое банок литий-ионных аккумуляторов и литий-ионных батареек крайне токсично! Поэтому, разборку банок нужно производить на открытом воздухе, а извлечённые продукты закупорить в надёжную тару и сдать в пункт утилизации батареек. Такие пункты обычно имеются в крупных супермаркетах и специализированных магазинах.

Близкие темы

Паяльный фен своими руками простая схема
Мощный паяльный фен своими руками

Паяльный фен своими руками простая схема
Паяльник для пайки SMD компонентов из доступных деталей

Паяльный фен своими руками простая схема
Миниатюрный паяльник своими руками

Что нужно знать о такой технике?

Паяльный фен представляет собой современный электрический прибор, позволяющий за короткий промежуток времени разогревать металлические отводы. Благодаря качественной сборке и простоте функционирования устройство подойдет для профессиональных и даже начинающих сварщиков.

Паяльный фен практически никогда не используется отдельно, поскольку в процессе выполнения работ важно точное направление. Поэтому опытные мастера чаще применяют целые паяльные станции. Речь идет о полупрофессиональном нагревательном приборе, представленном паяльником и сварочным нагревателем. Подобное оборудование подойдет для работы с компонентами электросетей и схем. Также благодаря устройству удастся выполнять термообработку мелких деталей.

Стоит отметить, что любые паяльные фены отличаются своими характеристиками:

  • диаметр в пределах 2–5 мм;
  • мощность около 450 Вт;
  • производительность вентилятора максимум в 30 л за минуту;
  • достижение температуры около 500°C.

Конструкционные особенности оборудования

Паяльный фен своими руками простая схемаПодобное устройство нередко используется для размягчения или расплавления пластмассы, тонкого металла и олова. Подобная обработка происходит благодаря обдуву разогретой спирали. Воздух нагревается и передает тепловую энергию материалу.

Чтобы выполнить такое функциональное устройство своими руками, необходимо разобраться с его конструкцией. Сюда входят:

  • нагреватель, то есть корпус, представленный трубкой;
  • нагнетатель, функцию которого выполняет насос либо вентилятор;
  • ручка;
  • выключатель.

В некоторых случаях дополнительно устанавливается датчик температуры и различные насадки.

Самостоятельное создание паяльного фена

Люди, которые хотят сделать паяльный фен своими руками, должны помнить о том, что для создания подобного изделия подойдет любой подержанный аппарат. Также можно воспользоваться стальной трубкой. Элементы из алюминия или меди не подойдут.

Естественно, нужно учитывать тот факт, что в процессе нагревания элемент станет слишком горячим и утяжелит паяльник, а это сделает его использование неудобным в течение долгого времени. Соответственно, некоторые мастера выбирают специальную жаропрочную ткань.

Сами паяльные фены бывают стационарными. В таком случае необходимо зафиксировать устройство на неподвижной подставке и двигать плату в процессе выполнения работ. Естественно, подобная конструкция имеет ряд недостатков.

При создании такого агрегата своими руками часто используются старые фены, ведь здесь есть слюдяные пластины, способные выдерживать повышенную температуру. Для данного элемента необходимо подготовить основание, легко переносящее существенные нагрузки.

Если говорить о нагревательных спиралях, то они должны быть созданы исключительно из мягкого нихрома. А вот фехраль не подойдет, поскольку он слишком жесткий.

Особое внимание нужно обратить на мощность устройства, поскольку флюс не расплавится при условии недостаточного нагревания. Однако необходимо помнить, что из-за избыточного жара микросхема может повредиться.

Изготовление конструкции из старого паяльника

Паяльный фен своими руками простая схемаЧасто вместо бытового фена используется традиционный паяльник, а именно его корпус. Все внутреннее наполнение необходимо аккуратно вынуть, оставив металлическую обойму и ручку неповрежденными. Также потребуется галогенная лампа мощностью в 1,5–2,2 кВт. Она нужна для организации кварцевого изолятора, причем для данной цели подойдет даже сгоревшая лампа.

При помощи алмазного станка необходимо аккуратно срезать сплющенные концы, в результате чего получается кварцевая трубка, с одной стороны которой располагается технологический сосок. Здесь нужно подготовить отверстие для вывода нагревателя.

Нихром выступает в роли нагревательного элемента. Его толщина должна колебаться в пределах 0,3–0,7 мм. Если диаметр будет больше, то охлаждение провода займет слишком много времени. Дополнительно потребуется регулятор, чтобы правильно настроить работу оборудования.

Далее сборка выполняется в определенной последовательности.

  1. Кварцевую трубку аккуратно помещают в спираль, предварительно созданную своими руками. Ее конец продлевают проводом.
  2. Для снижения температуры нагревания трубку аккуратно обматывают фольгой.
  3. После этого элемент помещают в металлическую обойму корпуса и фиксируют провод со стороны ручки.
  4. Затем сюда же вставляют подготовленную конструкцию, причем трубку аккуратно обматывают асбестовым шнуром, благодаря чему изделие расположится в центральной части обоймы.
  5. Передний вывод аккуратно зажимают, а затем располагают шланг в ручке для подачи воздуха. В данном случае в качестве источника воздуха выступает обычный компрессор, использующийся в аквариумах.

Ошибки, допускаемые в процессе сборки

Паяльный фен своими руками простая схемаНекоторые неопытные люди считают, что собрать конструкцию своими руками можно при наличии только нагревателя и вентилятора. По этой причине они используют традиционный бытовой фен, однако нужно понимать, что даже мощный аппарат не сможет добиться плавления олова.

Поднять температуру поможет снижение оборотов мотора и уменьшение калибра отверстия. Однако в первом варианте спираль перекалится, а затем отключится либо оборвется. Во втором случае температура значительно повысится, в результате чего конструкция может расплавиться.

Особенности паяльных станций

Подобная конструкция представлена основным блоком, а также манипулятором-термофеном, отвечающим за нагревание воздуха. Такие агрегаты применяются для ремонта различной бытовой техники.

Все станции делятся на две группы:

  • турбинные, где за подачу воздуха отвечает небольшой крыльчатый электромотор;
  • компрессорные, в которых подача воздуха происходит благодаря наличию компрессора.

Первый вариант отличается способностью формирования значительного потока воздуха, а второй помогает пройти ему через действительно узкие насадки.

В целом принцип работы паяльной станции очень простой. Так, воздух проходит через нагреватель, расположенный в трубке, а затем он нагревается и выходит на деталь через соответствующую насадку.

Естественно, у термовоздушных станций есть несколько недостатков:

  • возможность сдуть небольшую деталь;
  • неравномерное прогревание поверхности;
  • необходимость различных дополнительных насадок.

Самостоятельное создание станции

Такую конструкцию можно выполнить своими руками. Для этих целей подойдет фен и спираль, представляющая собой нагревательный элемент. В качестве нагнетателя выступит любой небольшой вентилятор. Например, это может быть кулер от блока питания. Его располагают на ручке термофена. Сюда же подсоединяется трубка для нагревания воздуха. Сам кулер с одной стороны плотно закрывают, а с другой — подготавливают небольшое отверстие.

Сборка нагревателя может вызвать определенные сложности, потому работу выполняют очень аккуратно.

  1. Паяльный фен своими руками простая схемаПроволоку из нихрома накручивают на основание, причем витки должны находиться на небольшом расстоянии.
  2. Для создания основания потребуется материал с низкой теплопроводностью и повышенной устойчивостью к значительным температурам. Для этой цели можно взять слюдяные пластины, которые встроены в старых бытовых фенах. Также это может быть галогенная лампа, использующаяся в прожекторе.
  3. 5–7 см основания должны оставаться свободными. Это место обматывают жаропрочной тканью.
  4. Затем подготавливают сопло из керамики либо фарфора. Здесь нужно закрепить термоизоляционный материал, что повысит КПД готовой конструкции.
  5. Все элементы нужно собрать так, чтобы воздух попадал в трубку, а нагреватель располагался посредине сопла.

Готовое изделие внешне будет напоминать пистолет. Чтобы им было удобно выполнять работу, допускается фиксация различных держателей или насадок.

Из задней части такой станции выходят 4 провода, которые рекомендуется заизолировать. Также стоит позаботиться о наличии пары реостатов, благодаря которым удастся отрегулировать мощность воздушного потока и нагревательного элемента. Затем останется установить выключатель и подготовить выход для розетки.

Сделать паяльный фен для выполнения различных работ своими руками очень просто. Для этих целей можно воспользоваться любым старым паяльником либо феном. Главное – правильно выполнить сборку всех компонентов, чтобы устройство не перегревалось и обеспечивало необходимую мощность.

  • Автор: Николай Иванович Матвеев

November 28, 2016

Современный рынок инструментов представляет широкий сегмент моделей термофенов, которые отличаются высоким уровнем эффективности. Эти профессиональные устройства обладают множеством функций. Но стоимость их довольно высокая, поэтому многие собирают фен для пайки микросхем своими руками.

Паяльный фен своими руками простая схема

Конструкция устройства

Термофен относится к разряду устройств, предназначенных для спаивания материалов, подверженных легкому плавлению. Помимо своей основной функции агрегат может быть применен для теплового обрабатывания поверхности с целью удаления краски или нагревания изделия для изгиба, к примеру, трубы.

Конструкция прибора включает:

  • корпус, отличительной характеристикой которого является высокий уровень термостойкости;
  • устройство для нагнетания потока воздуха;
  • элемент для нагревания.

Температура фена для пайки микросхем может повышаться до 750 ºС. Для обеспечения этого показателя мощность составляющей для нагрева должна быть выше 1,7 кВт. Немаловажной функцией заводских агрегатов является способность регуляции температуры, которая повышается ступенчато.

Температура, которая нужна для спаивания материалов, регулируется посредством расстояния от сопла до материала. Большая часть модификаций устроена таким образом, что при отдалении агрегата на 7 см от поверхности материала температура потока воздуха сокращается вдвое.

Как собирается фен для пайки микросхем своими руками? Схема, данная ниже, поможет при сборке устройства.

Паяльный фен своими руками простая схема

С какими целями используется?

Сегодня такие приспособления используются мастерами не только с целью припоя, но и при удалении краски, что особо нужно при работе с поверхностью из дерева. При нагревании покрытие приобретает эластичность и отколупывается от дерева. Термофен прекрасно справляется с этой функцией при температурном режиме 550 ºС при удаленности сопла от материала на 1 см. Прогретый воздух применятся и для просушки поверхностей.

Материалы, нужные для сборки прибора

Чтобы собрать фен для пайки микросхем своими руками, вам следует подготовить:

  • проволоку;
  • паяльник;
  • галогенную лампочку;
  • асбест;
  • термостойкую клеящую смесь;
  • термоизоляционную трубку;
  • винты;
  • электропровод;
  • кнопку для пуска;
  • реостат;
  • компрессор.

Особенности самостоятельного изготовления агрегата

Фены для пайки микросхем, своими руками собранные, создают горячий поток воздуха с показателем температуры не меньше 850 ºС. Показатель мощности составляющей для нагрева должен равняться 2,6 кВт. Все элементы должны легко доставаться и быть недорогими.

Конструкция агрегата может быть ручной и стационарной.

Самодельный фен для пайки микросхем своими руками стационарной модификации собрать значительно проще, так как его размеры не ограничены, и не надо беспокоиться о температуре в области рукоятки. Но в данном случае фен, представляющий разновидность паяльника, будет неподвижным. Перемещать придется саму деталь. Больше возможностей при работе дает ручной прибор. Он должен быть небольшим и давать возможность держать его голыми руками.

Паяльный фен своими руками простая схема

Изготовление ручки

Ручка должна быть подвергнута максимальной изоляции. Часто можно услышать, что при паянии можно пользоваться перчаткой из брезента. Такой метод некомфортен. Рукоятку можно выточить своими руками их эбонита. Работа эта не требует особых умений.

Для термоизоляции целесообразно употребить жаропрочную ткань. Если обмотать ею рукоять, то это даст возможность спокойно работать.

Использование трубок из различных металлов не рекомендовано. Этому есть свое объяснение. Во-первых, такая ручка подвергнется быстрому нагреванию. Во вторых, следует учесть, что фен представляет собой электроприбор, проводящий ток. Чем меньше частей из металла, тем более безопасным становится пользование агрегатом.

Сборка элемента нагревания

Главной проблемой при сборке такого прибора, как фен для пайки микросхем, своими руками, является создание элемента для нагревания. Нагреватели из бытовых устройств по типу фена или паяльника в этом случае непригодны. Необходимую деталь следует изготовить самостоятельно на основе проволоки их нихрома, сечение которой составляет 0,4-0,8 мм. Нихром с большим сечением обеспечивает высокую мощность, но добиться при этом желаемой температуры будет трудно. Для компактного положения элемента для нагревания нужно будет изготовить спираль диаметром 4-8 мм.

Спираль должна быть накручена на какое-то основание цилиндрической формы, сделанное из материала, обладающего высокой термической стойкостью. В этом случае применятся кварц или фарфор в виде пустого конуса или же трубки. Это основание можно снять из старого фена. Более предпочтительным становится изделие из кварца от прожекторов галогенной лампы на основе трубки с показателем мощности 2,3-2,6 кВт.

В роли элемента, отвечающего за нагнетание воздушного потока, подойдет стандартный вентилятор небольшого размера. При сборке фена в домашних условиях эта деталь станет самой дорогой. Нагнетатель можно извлечь из старого фена высокой мощности. Из вентиляторов бытового назначения подойдет марка BAKU 8032 с мощностью 30 л/м.

Собранный фен для пайки микросхем своими руками, фото которого представлено в этой статье, функционирует от электросети 220 В и обладает мощностью примерно 420 Ватт.

Самым дешевым и унифицированным вариантом считается применение компрессора небольшого размера для аквариумных рыб. Его устанавливают вместе с ресивером (накопителем воздуха). С этой целью используется любая бутылка из пластика маленького размера, так как в области е установки не будет нагревания, а горячий воздух будет выходить в обратную сторону.

Паяльный фен своими руками простая схема

При изготовлении корпуса устройства применяется несколько вариантов:

  • Используется материал с высоким уровнем термоизоляции (керамика или фарфор). Но эти материалы недешевы и усложнят конструкцию.
  • Применяется термоизоляция с высокой степенью надежности для распределения горячего воздуха. В данном случае на материал не воздействует температура, за исключением участка, прилегающего к соплу.

В роли корпусной основы, туда включается и ручка, может выступить основа любого фена бытового назначения средних размеров. Носик корпуса, то есть сопло, изготавливается из термоизоляционного материала, выдерживающего температуру нагрева в 800 ºС. В то же время он выступает изолятором остальных участков корпуса от действия высокой температуры. Сопло должно быть сделано из металла с учетом возможного соприкосновения с расплавами во время процесса паяния.

Термоизоляция может быть обеспечена элементами из кварца (трубка, пластина, слюда, стекловолокно, стекло, фарфор, керамика и др.). При изготовлении агрегата будет нужен термоустойчивый клей.

Система регуляции мощности может быть собрана из старых электроприборов, при условии что они находятся в рабочем состоянии. В роли включателя применяется клавишная или кнопочная модификация.

Какие инструменты понадобятся?

  • лобзик;
  • тиски;
  • ножницы;
  • плоскогубцы;
  • ножовку для резки металлической поверхности;
  • дрель;
  • кисточку;
  • отвертку;
  • штангенциркуль;
  • паяльник;
  • метчики;
  • омметр;
  • тестер.

Основные этапы сборки

Самодельный фен для пайки микросхем собирается в несколько этапов. Работа начинается с обмотки спирали нагревающей части. Спираль располагается на стальной проволоке с показателем сечения в 4-7 мм с натягиванием. Спираль рекомендуется наматывать проволокой из нихрома с сечением 0,5-0,6 мм. Размер спирали выбирается с учетом того, что показатель сопротивления будет равен примерно 75-95 Ом.

Спираль обматывается на трубчатую сердцевину галогенной лампы от прожектора или паяльника. Витки спирали должны быть уложены одинаково по всей площади основания с маленьким зазором. Они не должны контактировать друг с другом. Поверх уложенной спирали закрепляется асбестовый или стекловолоконный слой. Последний материал закрепляется посредством термоустойчивого клея. После этого на слой клея следует одеть термоизоляционную трубку из керамики, кварца, фарфора и т.д. Концы спирали выводятся наружу. При этом торцы и области вывода также обрабатываются клеем.

Паяльный фен своими руками простая схема

Готовый нагревательный элемент монтируется во внутренний канал корпуса термофена. Место установки обкладывается пластинами из кварца, слюды или же асбеста для дополнительной термоизоляции. Выводы спирали посредством витого крепления соединяются с электропроводом. Электропровод должен обладать теплостойкой изоляцией. Провод прокладывается через выключатель для пуска и реостат для регуляции напряжения, подаваемого на спираль.

Нагнетатель воздуха крепиться вровень с отверстием элемента для нагревания на обратной части корпуса. Если компрессор или элемент нагнетания воздуха не помещается в корпусе, то его можно монтировать в наружной части торца корпуса. В этом случае к нему подсоединяется трубка, которая направляет воздушный поток. Она ведет к элементу нагревания, расположенному внутри корпуса.

От нагнетателя следует вывести провода для электропитания, подсоединяемые проводом для нагревания так, чтобы включатель мог управлять питанием обоих элементов. Реостат для регуляции потока воздуха вводится в цепь электропровода для нагнетания.

Электрический провод выводится наружу внизу рукоятки корпуса, а клавиша или кнопка включателя и реостатные рычаги закрепляются в любом удобном месте с наружной стороны основания изделия.

Далее полвины основания соединяются и закрепляются друг с другом. Устанавливается наконечник из термоизоляционного материала конусообразной или цилиндрической формы. Затем крепится сопло из металла. Конструкция должна предусматривать сменные сопла с различным показателем диаметра выхода горячего воздуха.

Основные принципы работы агрегата

Самодельный фен для пайки микросхем работает по следующему принципу:

  • во время нажимания на кнопку для пуска начинают работать вентилятор и нагреватель; узкий поток горячего воздуха направляется в нужную точку;
  • флюс для пайки микросхем феном и припой начинает плавиться;
  • детали для соединения подвергаются нагреву.

Так происходит спаивание деталей.

Паяльный фен своими руками простая схема

Пайка микросхем

Если необходимо применить фен в качестве устройства для пайки микросхем, то температура потока воздуха повышается до отметки в 700-800 ºС.

Воздушный поток направляется узкой струей. Мощность элемента нагрева должна быть повышена до показателя в 2,3-2,6 кВт.

Рукоять должна обладать температурой, комфортной для кожи рук. Чтобы пайка не доставляла неудобств, рукоятку можно снабдить дополнительным защитным слоем резины.

Заключение

Такое устройство, как термофен, может быть применено при многих видах работ, связанных с пайкой микросхем и небольших деталей. При помощи агрегата можно припаять такие материалы, как линолеум пленку ПВХ, произвести демонтаж радиодеталей, посушить соединения на клею, оплавить концы канатиков из синтетики, расплавить термоклей и т.д. Пайка СМД микросхем феном отличается высоким качеством.

Паяльный фен своими руками простая схема

Устройство вполне можно собрать самостоятельно. При этом денежные затраты окажутся минимальными. Фен для пайки микросхем своими руками собирается на основе обычного фена. Большей переделке подвергается элемент для нагревания. Идея работы агрегата остается такой же, как у обычного фена. Воздух нагнетается вентилятором, проходит через элемент нагревания, приобретает достаточную для расплавления флюса температуру для пайки или отпайки.

Паяльный фен своими руками простая схема

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Паяльный фен своими руками простая схема

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Паяльный фен своими руками простая схема

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Паяльный фен своими руками простая схема

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Паяльный фен своими руками простая схема

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Паяльный фен своими руками простая схема

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Очень многие люди, которые хотят заниматься ремонтом бытовой техники у себя дома и имеющие образование, даже какой-то опыт, сталкиваются с одной важной проблемой.

А именно – в дороговизне профессионального паяльного оборудования. Давно прошли те времена, когда отремонтировать телевизор можно было только при помощи паяльника и пинцета.

Теперь технологии сборки печатных плат таковы, что невозможно обойтись без надежного приспособления.

Перед тем, как сделать паяльный фен своими руками, следует учесть, что стоимость только фена для пайки микросхем составляет от 2 до 20 тысяч рублей. Несмотря на то, что может и не получиться, попробовать стоит – в случае успеха получится удачная модель своими силами, и в дальнейшем она пригодится не раз и не два.

Основы пайки феном

Паяльный фен своими руками простая схема

Перед тем как сделать фен для пайки своими руками из паяльника или фена, стоит разобраться, как правильно паять с его помощью.

Это поможет избежать ошибок при сборке и сделать именно то, что требуется.

Пайка феном основана на разогреве поверхности при помощи струи горячего воздуха или излучения, которое передаётся от паяющего устройства к поверхности.

Печатная плата и микросхемы на ней сделаны из пластика – материала, который относительно плохо поглощает тепло из воздуха.

А вот металлические выводы микросхемы и места пайки выполнены из металла. Они отлично поглощают тепло и возьмут большую его часть из воздуха, который выдувается из сопла фена в зону печатной платы.

Разумеется, другие металлические детали на плате, такие, как корпуса электролитических конденсаторов, теплоотводы микросхем, расположенных близко, следует отделить от воздействия горячего воздуха или излучения, закрепив на плате небольшие экранчики из текстолита.

Давайте разберёмся, как происходит отпаивание или припаивание той или иной микросхемы. Вначале происходит залуживание контактов. Делается это при помощи обычного паяльника, простыми движениями вдоль линии контактов.

Паяльный фен своими руками простая схема

Набор для паяния

Используется припой ПОС и паяльная кислота.

Можно делать это и при помощи фена – просто наносить припой всё равно придётся паяльником.

Затем прочищают иголочкой дорожки между контактами – делают это для того, чтобы случайно не запаять дорожки между собой.

Попутно проверяют, действительно ли нет запаянных между собой дорожек.

После этого происходит установка микросхемы на место. Устанавливают её при помощи пинцета, и после производят равномерный нагрев паяльным феном вдоль всех контактов.

Фен не держат на одном месте. а перемещают вокруг микросхемы, чтобы равномерно разогреть все контакты. После того, как контакты разогреты, микросхему аккуратно прижимают пинцетом к плате и дуют на неё, чтобы контакты остудились и припаялись.

Затем иголкой проверяют, все ли контакты присоединены, если нет – допаивают остальные и прочищают этой же иголкой дорожки между контактами.

Отпаивать микросхему ещё проще. Просто двигают феном возле припаянных контактов и, когда все они отойдут – отрывают микросхему от монтажа. Здесь важно равномерно прогреть все контакты, чтобы они отсоединились и не перегреть саму микросхему – иначе она будет неработоспособной.

Требования, которые предъявляются к оборудованию для пайки

Паяльный фен своими руками простая схема

Как паять микросхемы

Главное требование. которое предъявляют к оборудованию для пайки – это соблюдение температурного режима.

Пайка микросхем осуществляется в узком температурном коридоре от 190 до 240 градусов.

При превышении этого значения микросхема может перегреться и выйти из строя – потеряется не только время, но и дорогостоящая деталь.

Второе требование – стабильная площадь и струя нагрева.

Отличие фена от миниатюрной паяльной станции – он выдаёт нужную температуру нагрева в струе воздуха, не слишком реагируя на незначительные изменения расстояния между прибором и печатной платой.

Площадь нагрева у фена также стабильная – она ограничивается прямотекущей струёй воздуха – на периферии струи при распространении вдоль платы температура сразу же становится уже не только недостаточной, чтобы испортить детали схемы. но даже не способна расплавить припой.

Если струя воздуха у паяльного фена будет нестабильной, в виде конуса, расширяться или сужаться при приближении или удалении – работать им будет уже не так удобно.

Многие, делая паяльный фен своими руками из паяльника или фена для волос, забывают про стабильность нагрева и равномерность потока воздуха, и он у них получается крайне неудобным в работе.

Паяльный фен своими руками простая схема

Блок питания компьютера

Третье требование – это безопасность и удобство пользования.

Безопасность предполагает, что вы не будете слишком сильно переделывать существующие электроприборы, вмешиваясь в спроектированные на заводе узлы их соединений, особенно если они имеют напряжение питания в 220 вольт.

В крайнем случае можно попробовать сделать самодельный фен, работающий от простого трансформатора – например, использовать блок питания компьютера.

Это будет гораздо безопаснее. чем подключать самодельные устройства к обычной электросети с высоким напряжением.

Удобство в использовании предполагает, что устройство можно будет держать в руке и спокойно, паяльный без напряжения им пользоваться.

Желательно, чтобы вторая рука при этом оставалась свободной, чтобы держать пинцет и делать ещё какие-нибудь действия.

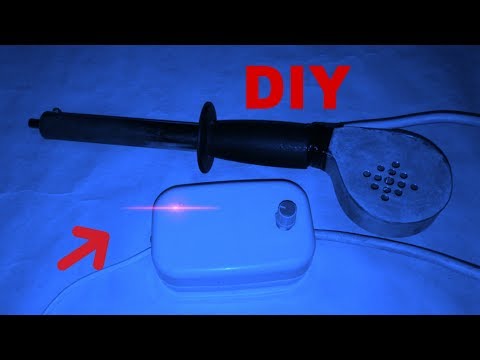

Фен из паяльника

Как показывает практика, сделать паяльный фен своими руками можно из фена для сушки волос, использовать строительный фен, или даже из паяльника. Последний вариант предполагает довольно значительные переделки – ввиду того, что у паяльника нет никаких устройств подачи воздуха, а именно они и являются самыми трудными в исполнении, а не нагревательный элемент.

Паяльный фен своими руками простая схема

Что внутри у фена

При изготовлении паяльного фена из всех трёх устройств самое главное, с чем придётся столкнуться – это контроль температуры.

Даже, если используете хороший строительный фен с термостатом, всё равно придётся его немного переделать, из-за чего температурная шкала на нём может не соответствовать тому, что он будет выдавать на печатной плате.

Что уж говорить о фене для волос и о переделке из паяльника!

Поэтому лучше всего проверить работу фена при помощи контактного цифрового термометра. Если он показывает стабильно в течение долгого времени температуру в диапазоне 190-240 градусов – им пользоваться можно. Если нет – придётся что-то менять в его конструкции.

Сделать самодельный паяльный фен своими руками из паяльника – самая трудная задача из всех. Здесь придётся столкнуться и с непредсказуемой температурой и с проблемой подачи воздуха, которая здесь будет делаться с нуля.

Основная идея такого фена – размещение нагревательного элемента паяльника в стеклянной трубке. через которую подводится воздух с другого конца. Жало паяльника удаляют – лучше всего, чтобы воздух подавался в трубку прямо через спираль, нагреваясь непосредственно от неё.

Другой конец трубки делают несколько длиннее и к нему подсоединяют шланг для накачки воздуха. Механизмов для накачки много – берут переделанные аквариумные компрессоры, делают самодельные меха из пластиковой бутылки или даже просто дуют воздух.

Из-за очень большого количества проблем с изготовлением такого фена: его температурной калибровкой, невозможностью регулировать интенсивность нагрева большинства паяльников — процесс будет самым трудоёмким в изготовлении и результат ненадёжным. Проще сделать из обычного дешёвого строительного фена, а паяльник ещё пригодится для других целей.

Инфракрасный «фен» для пайки из автоприкуривателя – просто и удобно

Паяльный фен своими руками простая схема

Паяльный фен в домашних условиях

Автомобильный прикуриватель – отличное устройство, которое можно использовать и для пайки тоже!

Просто к прикуривателю приделывают удобную ручку и подают на него напряжение в 12…14 вольт – стандартное для бортовой сети автомобиля.

Нагрев будет осуществляться не за счёт струи воздуха, а за счёт передачи тепла при помощи инфракрасного излучения.

Строго говоря, такое устройство феном для пайки не является – это скорее паяльная мини-станция.

Она позволяет делать локальный нагрев печатной платы и производить пайку, но абсолютного контроля за температурой пайки как при использовании фена, тут не будет. Температура будет зависеть от того, насколько близко держать прикуриватель к зоне пайки.

При этом будет значительно нагреваться и то, что расположено рядом – обязательно нужно использовать экраны. Эффекта такая пайка способна достичь того же, что и фен, но при очень простом устройстве инструмента и с меньшими затратами. Всё, что потребуется – это немного опыта, чтобы не перегревать микросхемы и установка дополнительных экранов на места пайки.

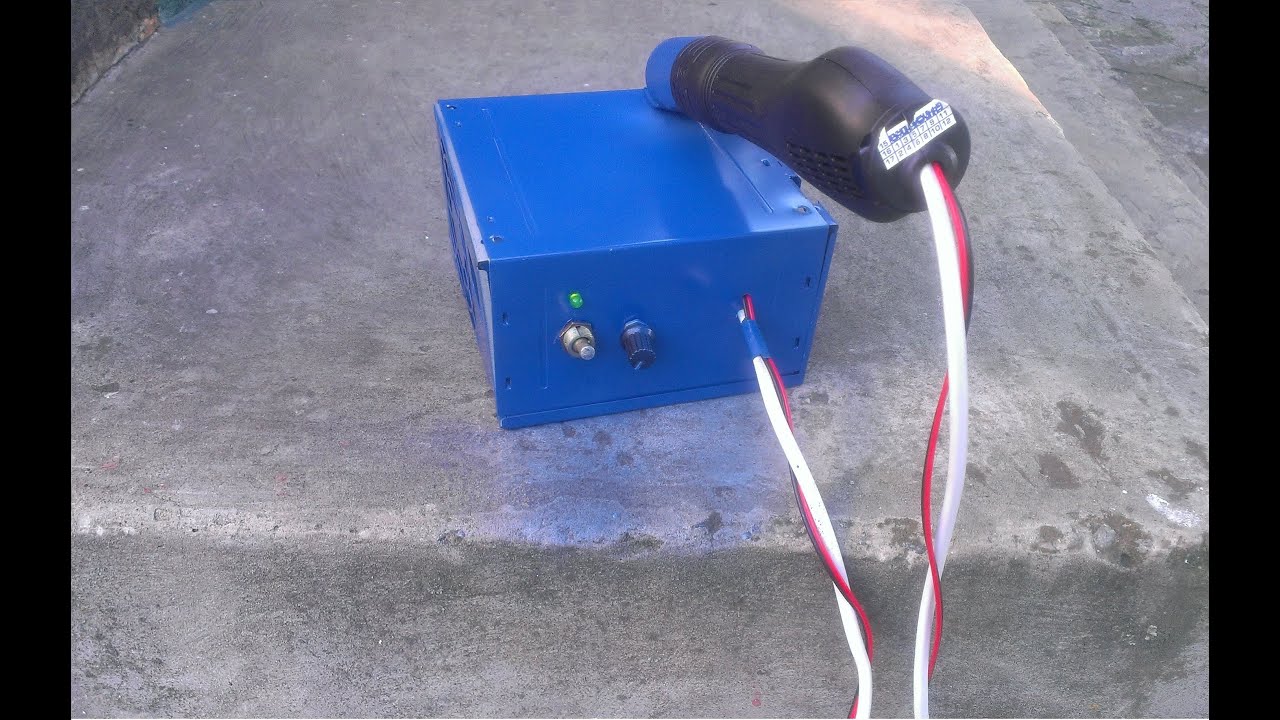

На видео можно посмотреть, как сделать паяльный фен на скорую руку:

Паяльный фен своими руками. И немного теории.

Давно хотел себе изготовить паяльный фен. Готовый мне не интересен. Поскольку занялся переделкой БП АТХ в лабораторные, появилась возможность получить 24-25 вольт при токах до ампер 8. Реально мой фен работает до 5 ампер. В качестве компрессора применил гибрид из осевого вентилятора, оформленного в корпус (улитку) по принципам центробежного вентилятора. Были и просто центробежные, но мне любопытно попробовать такой вариант. Придумка оказалась вполне работоспособной. Дует не хуже других моих центробежных, даже при наличии аэродинамических сопротивлений (основной проблемы осевых вентиляторов). Рекомендую, если не найдете подходящей турбинки.

Полученные параметры

  • Мощность нагревателя 110 ватт.
  • Напряжение питания регулируемое в пределах 24,2 вольта.
  • Потребляемый ток до 4,8 ампера.

Мосфеты с плат с бессвинцовым припоем берет вполне. Мелочевку тем более. Разъем композитного видеовыхода с этой же платы тоже взял. Видеопроцессор уже нет.
Мелочевку с плат с обычным припоем можно снимать уже при 75 ваттах мощности вполне комфортно. Можно и ниже, если снизить скорость вентилятора. На полной мощности вполне снимаемы сороканогие микросхемы. Платы от телефонов легко.

С чего начать?

Определиться с мощностью, которую вы можете и желаете получить. Меньше 100 ватт смысла не так много. Для мелочи хватит, впрочем, если остальное сделаете правильно. Я вышел на 100-110 ватт. Реболить видеопроцессоры недостаточно.

Второе. Ток, который вы можете получить от источника питания. От него зависит выбор нихрома для спирали. У меня нихром 0,4 мм. Если не изменяет склероз, продавался на рынке как спираль для плитки на 1,5 кВт. Я посчитал его оптимальным. Тонкая проволока плохо держит форму, толстая требует большого тока для получения достаточной температуры. Для проволоки 0,4 мм нужен ток порядка 3,5 — 5,5 ампер. Чтобы проволока раскалилась до желтого свечения примерно. При интенсивном обдуве ее температура снизится. Запомним, что диаметр проволоки однозначно определяет ток. А вот мощность придется набирать напряжением. Поскольку мой БП для этой цели выдает в р-не 24 вольт, на том и остановился. Сопротивление холодной спирали в р-не 3 ом оказалось. В разогретом виде по расчетам – около 4. Спирали пофиг какой ток, постоянный или переменный. Можно запитывать ее прямо от трансформатора через диммер для регулировки. Правда транс тогда будет гудеть. И он должен иметь достаточную мощность и обмотку, выполненную достаточно толстым проводом, чтобы держать выбранный ток.

Немаловажный элемент – вентилятор. Осевые можно использовать на крайний случай, но они неважно справляются с проталкиванием воздуха по лабиринтам. Их стезя — дуть по прямой. Поэтому для фена предпочтителен центробежный вентилятор. Он как раз и предназначен для проталкивания воздуха через значительные аэродинамические сопротивления. Так сложилось, что некоторое время назад был у знакомого, он мне демонстрировал систему отопления своей разработки. Где есть и центробежный вентилятор. Самодельный тоже. Оказалось, что он допустил там обе возможных ошибки для вентиляторов такого рода. Неправильно выбрал направление вращения для крыльчатки от пылесоса и неправильно выполнил улитку для него. Я конструктор вовсе не по вентиляторам, но физику то в школе я учил, представление как это работает имею. Ну, вроде тема давно избитая, подготавливая статью я полез в гугл. И, к своему удивлению обнаружил, что чуть не треть картинок по этой теме содержит одну из двух либо обе ошибки сразу. Поэтому приведу свои схемы, чтобы никто не запутался. Тем более, что это имеет прямой смысл для начинающих.

Паяльный фен своими руками простая схема

Это общий принцип построения центробежных вентиляторов. Показаны три разных варианта возможных крыльчаток. Вариантов на самом деле больше, но нам достаточно. Обращаю ваше внимание это три разных варианта крыльчаток. Просто показаны частично. Это ни в коем случае не одна. Как можно понять из схемы, крыльчатка должна «расталкивать9raquo; воздух в стороны, тем самым создавая давление. (Ох уж эти «кострюлеры9raquo; из гугла, рисуют то, чего не понимают сами).

Красный вариант под номером 1 – наилучший. Зеленый (2) похуже. Синий (3) хуже предыдущих двух, но работать будет. Если направление вращения крыльчатки у вас иное, просто отзеркальте схему.

Я сделал практически тоже самое, только крыльчатку поставил от осевого вентилятора.

Паяльный фен своими руками простая схема

Крыльчатка, естественно, работает на «вдувание9raquo; воздуха внутрь. Отличие от простого осевого вентилятора в том, что энергия на закручивание потока воздуха не теряется напрасно, а используется по принципам центробежного. По идее такие вещи патентовать надо.

Работает полученный гибрид вполне адекватно. Шумноват, но это уже как повезет. Дело в том, что при малом диаметре крыльчатки (что осевой, что центробежной), чтобы обеспечить достаточный поток воздуха придется давать высокие обороты двигателя. Со всеми вытекающими последствиями. С большой крыльчаткой мог бы быть потише, но удобство фена будет ниже.

Если будете создавать турбинку, как я предложил, при выборе основы для вентилятора предпочтение следует отдавать малогабаритным, с большой скоростью вращения, желательно прямыми лопастями (с саблевидными будет работать хуже). Лопастей чем больше тем лучше. Чем круче их наклон (угол атаки) тем лучше. Я использовал крыльчатку от очень старой видеокарты. 12 вольт, около 1,5 ватт. Диаметр крыльчатки 37 мм. Используйте, что найдете. Экспериментируйте.

Пригодные центробежные вентиляторы в почти готовом виде, либо как доноры крыльчатки с двигателем под мою улитку. Можно поставить не как у меня «плашмя9raquo;, а перпендикулярно фену. В первых попытках я так и делал. И очень достойно себя показала турбинка от ноутбука. И тише тоже. Но она уже сильно изношена да и рассчитана на 3,5 вольта и я пошел другим путем.

Паяльный фен своими руками простая схема

Мой гибридный компрессор крупнее.

Паяльный фен своими руками простая схема

Основной корпус улитки из пенополистирола. Не важно из чего, хоть из дерева. Достаточно хорошо видно структуру. Кстати, если планируете сделать защиту для крыльчатки, крайне не рекомендую сверлением небольших отверстий в верхней крышке. Хотите знать почему – погуглите устройство механической ручной сирены времен войны. Шумность будет выше, чем с показанным вариантом раза в три.

В качестве гильзы для фена использовал корпус от аккумулятора 18650. Технология добывания по типу показанному в этом видео:

Только я не заморачивался со сверлением, как автор предлагает, по втулкам. Просверлил маленьким сверлом. Рассверлил на 4 мм. Надфилем поправил, если сместился центр отверстия. Ступенчатым сверлом рассверлил дальше, поправляя надфилем на каждом шаге, при необходимости. Втулку я тоже изготовил иначе. От какой то люстры резьбовая трубочка с двумя тонкими гайками. Одну гайку на торце расклепал, чтобы уже не вращалась, второй зажимаю. Вставляю неподвижной гайкой изнутри стаканчика от аккумулятора. Лишнюю часть резьбы сточил для красоты. Можно обойтись и без втулки, но поток будет хуже. Не струя, а расходящийся факел. Сильно тонкую не советую. Миллиметров 7-10 внутренний диаметр, как я считаю, будет по удобнее. Да и сопротивление воздуху излишнее создавать не к чему.

Внутрь стаканчика от 18650 уложена слюда. Спираль наматывал на пластинке стеклотестолита шириной 14 мм. Нихром диаметром 0,4 мм. Я намотал 16 витков. Будете ориентироваться на другое напряжение питания, количество витков придется подобрать. Концы отогнул под 90 градусов. Концы оставьте подлиннее, потом обрежите по месту. И эту спираль надо одеть на керамическую трубочку. Покупал на Митинском радиорынке в свое время. Диаметр 4 мм. Подойдет в принципе почти любая, только если диаметр сильно отличается, возможно придется поэкспериментировать с шириной пластинки для намотки. Один конец спирали пропускают через керамическую трубочку. Спираль. надетую на керамическую трубочку надо «перекрутить9raquo;, смещая каждый следующий виток относительно предыдущего. Сумеете раскрутить эти 16 витков на пару оборотов – неплохо. Поскольку длинна спирали невелика, надо стремиться расположить ее равномернее. Для усиления прогрева воздуха, я дополнительно вставил крыльчатку из оцинкованного железа (можно жесть), которая дополнительно закручивает поток воздуха против вращения спирали, улучшая теплообмен. И заодно служит для некоей центровки керамической трубки внутри стакана. Полученная спираль должна свободно вставляться внутрь стаканчика со слюдой. Но желательно чтобы она там сильно не бултыхалась. У меня вставляется плотно достаточно.

Паяльный фен своими руками простая схема

На снимке видно ту самую крыльчатку для закручивания потока воздуха и видно, как я законцовывал нихром. Согнул вдвое, перекрутил немного, одел и расплющил латунные трубочки от наконечников НШвИ 0,7-8 (можно трубочку от антенны, например). Концы обмотал тонким медным проводом, пропаял, припаял силиконовые провода от какого то нагревателя (в принципе можно использовать обычные), и тоже обжал латунными трубочками место пайки. Все это нужно, чтобы уменьшить нагрев нихрома в зоне контакта с проводом. Сверху трубочки из стеклоткани. Можно найти в дохлых энергосберегайках, например. Можно не паять, а использовать механические зажимы. Какие найдете. Имейте в виду, спираль и крыльчатка для закручивания воздуха должны быть изолированы для исключения замыканий на корпус и между собой.

Дальнейшее «тело9raquo; собирал из трубы (применяется в мебели и дизайнерских делах) и корпуса от автомобильного прикуривателя (он неплохо одевается на стаканчик от аккумулятора), благо их несколько у меня скопилось после экспериментов с инфракрасным паяльником. Используйте, что найдете, это не принципиально. Трубку с корпусом прикуривателя соединил пайкой. Там нет особого нагрева, выдержит. Концы корпуса разрезал накрест, чтобы получить подобие цанги, для зажима стаканчика от 18650 через кусок стеклоизоленты, или просто стеклоткани для теплоизоляции.

Обечайку воздуховода сделал из жести и припаял. К ней сверху припаивается пластинка (я использовал фольгированый стеклотекстолит) к которой крепится винтами вентилятор. Резьбу для винтов крепления нарезал прямо в нем.

Паяльный фен своими руками простая схема

На снимке спираль закручена еще не полностью.

Паяльный фен своими руками простая схема

В финальном виде примерно так. На этом снимке более-менее видно, как оформлял остальную часть провода. Это не окончательный вариант, еще без крыльчатки.

Паяльный фен своими руками простая схема

Паяльный фен своими руками простая схема

Паяльный фен своими руками простая схема

Немного о питании

Вентилятор запитан от дежурки. Она там трехамперная. Поставил повышающий китайский преобразователь на 12 вольт настроенный. Вентилятор включается вместе с вентилятором БП. А нагрев включается клавишей Ps-On (правый верхний угол БП). И сначала выключаем нагрев этой клавишей после работы, а уже после остывания фена выключаем питание (сзади). Тумблер предназначен для переключения скорости вентилятора. Пока не реализовал, не было необходимости в перегреве потока воздуха. Планирую просто запитать вентилятор через диод или два (надо пробовать), а тумблер просто пускал бы напругу мимо диодов, замыкая их. Чем ниже скорость потока, тем сильнее будет нагреваться воздух.

Немного о разъеме

Я использовал СОМ папу-маму. Откуда то с плат. Распаивал так: на нагрев две группы по три контакта (для 5 ампер более чем достаточно), на вентилятор по одному. Потом термоклеем зафиксировал-изолировал.

Таким образом, БП стабилизирован (если не на максимуме напруги работает), питание вентилятора стабилизировано, следовательно стабилизирована температура воздуха на выходе.

Конструктивом доволен. Для любительских целей вполне достаточно. При максимальном нагреве металлическая труба в районе ручки нагревается достаточно ощутимо, но рука вполне терпит. При нормальном режиме работы труба просто теплая. Т.е. ничего там не поплавится. Поток воздуха через трубку вполне справляется с охлаждением. И воздуховод желательно располагать как у меня, ближе к ручке. Чтобы не было обратного потока воздуха из горячей зоны. Фен прошел испытания отключением после максимального нагрева. Был просто обесточен. Вместе с вентилятором. Ничего не поплавилось.

Для начинающих: начинать конструкции такого рода, надо с влезания в закрома, загашники и т.д. и созерцания ранее накопленных богатств. И с большой долей вероятности отыщется то, что можно достаточно легко использовать. Это я к тому, что конструкция не обязательно должна полностью повторять мою.

Успеха.
05.03.2017.
Тришин А.О.
г. Комсомольск-на Амуре.

Просмотров. 3580 | Добавил. Лекс59 | Рейтинг. 4.6 / 5


Внимание, только СЕГОДНЯ!


Источник: http://studvesna73.ru/07/23/3484/


Поделись с друзьями



Рекомендуем посмотреть ещё:



Паяльный фен своими руками Опубликовано Мягкие подушки своими руками выкройки 40х35

Мощный паяльный фен своими руками 2018 Мощный паяльный фен своими руками 2018 Мощный паяльный фен своими руками 2018 Мощный паяльный фен своими руками 2018 Мощный паяльный фен своими руками 2018 Мощный паяльный фен своими руками 2018 Мощный паяльный фен своими руками 2018 Мощный паяльный фен своими руками 2018 Мощный паяльный фен своими руками 2018

ШОКИРУЮЩИЕ НОВОСТИ
